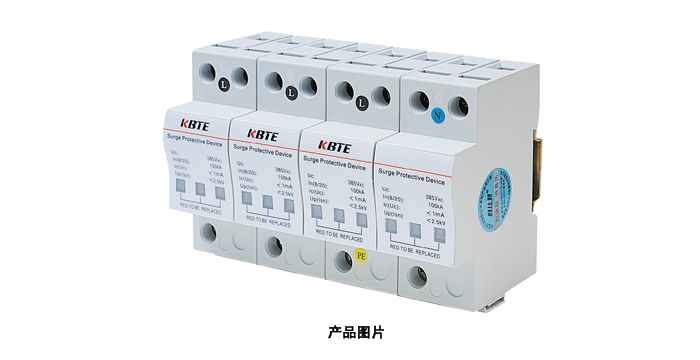

三相電源防雷模塊(大通流)

※KBT-D380/3/1/150價格熱線13874906936

※產品型號：KBT-D380/3/1/150

產品用途:

       本產品適用于TT電網制式或電網質量較差、電壓波動較大的場合，廣泛應用于移動通信基站、微波通信站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、開關箱等各種重要且易遭受雷擊的設備。

主要特點:

       1. 響應時間快：響應時間≤25納秒；

       2.自保護電路：內置過熱斷路裝置，徹底避免火災發生；

       3.工作狀態顯示：設有劣化指示窗口，正常時為綠色，當指示窗口變為紅色，表明該回路的防雷器已不能工作，需維修；

       4.通流容量大：根據供電系統的第一級、第二級、第三級防雷需要，備有通流容量不同的電源防雷模塊可供選擇；

       5.性能優越：核心元件采用國際知名品牌，性能穩定可靠；

       6.遙信告警裝置：該裝置是一個模塊失效開關接口，同時具有常開和常閉接點；(可選配置)

       7.限制電壓低：殘余電壓低于標準要求的保護水平；

       8.保護方式：根據TT電網的特點，模塊的保護方式設計為L—N、N—PE ；

       9.使用便捷：35mm標準導軌安裝，模塊式結構，安裝簡單，方便維護。

技術參數：

名稱	編號	型號	規格	持續工作電壓 （V）	電網制式	通流 容量 In （8/20） KA	通流容量In（10/350）KA	前置斷路器 (A)	防護級別	保護水平（V）	外觀尺寸 （mm）
三相電源防雷模塊	125	KBT-D	380/3+1/150	385	TT	150	37.5	160	第一級	3200	144×66×90
	126	KBT- D	380/3+1/100			100	25	125		2500
	127	KBT- D	380/3+1/80			80	20	100		2200
	128	KBT- D	380/3+1/60			60	/	63	第二級	2000
	112	KBT- D	380/3+1/40			40	/	40		1800	72×66×90
	113	KBT- D	380/3+1/20			20	/	32	第三級	1500
